供應雙吸離心泵 臥式雙吸泵 大流量清水離心泵 水利工程雙吸泵

產品概述：

S型節能單級雙吸中開式離心泵在SH型節能中開泵的基礎上更新?lián)Q代的節能新產品，該型泵性能先進，運行平穩，安全可靠。該型泵采用國家標準規范設計，泵的系列化、標準化、通用化程度高，同時，在設計中采用了新材質、新結構，可用于多種介質的輸送。

S型節能雙吸中開泵供輸送清水或物理、化學性質類似于水的其它液體。

S型節能雙吸中開泵適用于工廠、礦山、城市、電站的給排水，農田排灌和各種水利工程。被輸送介質溫度為一20℃～180℃。

性能范圍：

        流量Q：50~15000m3／h ，揚程H：8.6—140m 。所有泵均可降速使用，可根據用戶要求，設計各種參數及結構形式。

產品結構：

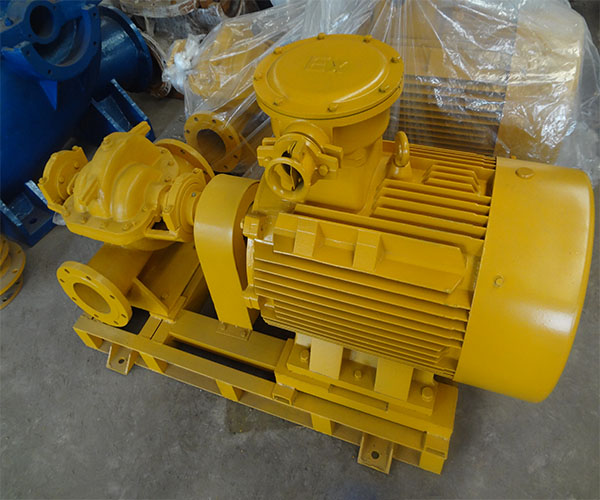

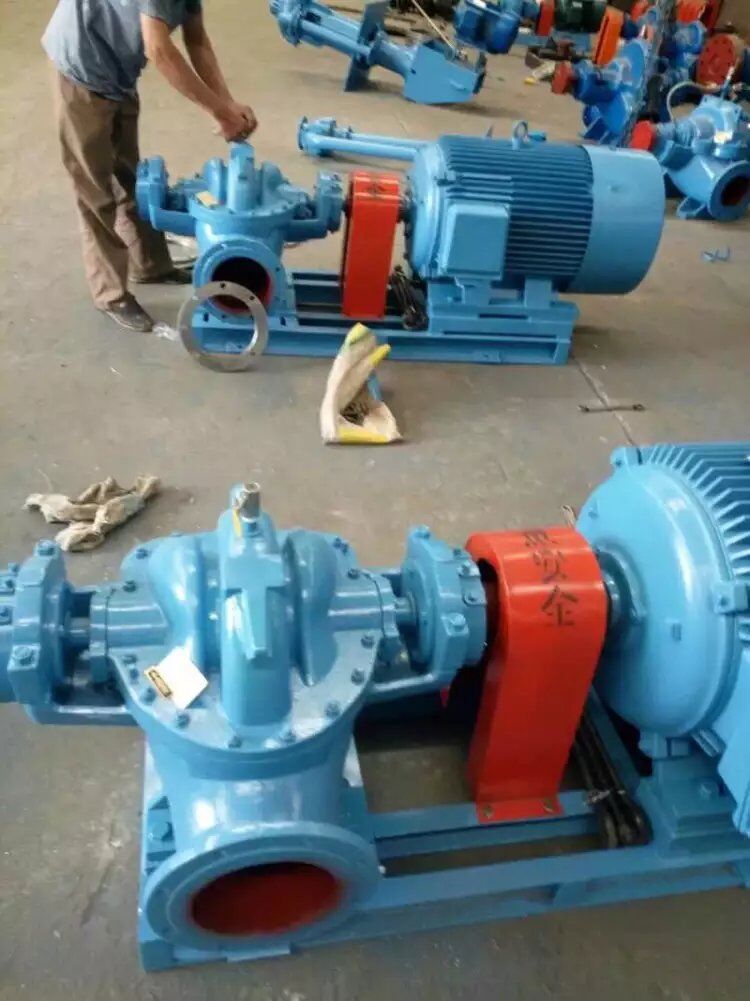

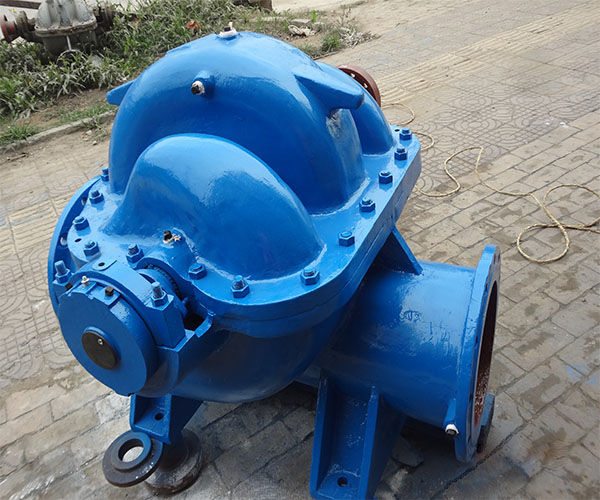

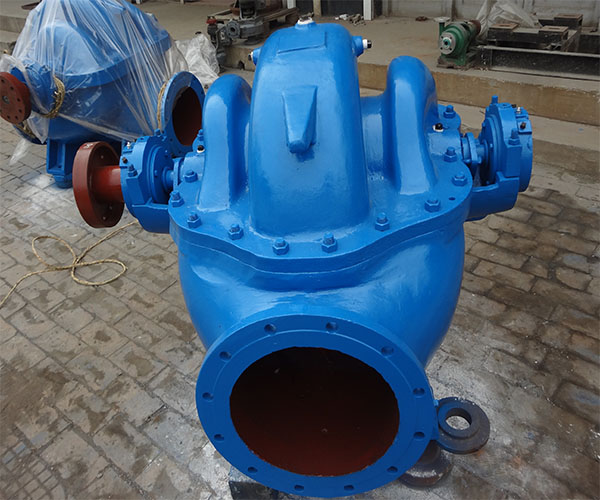

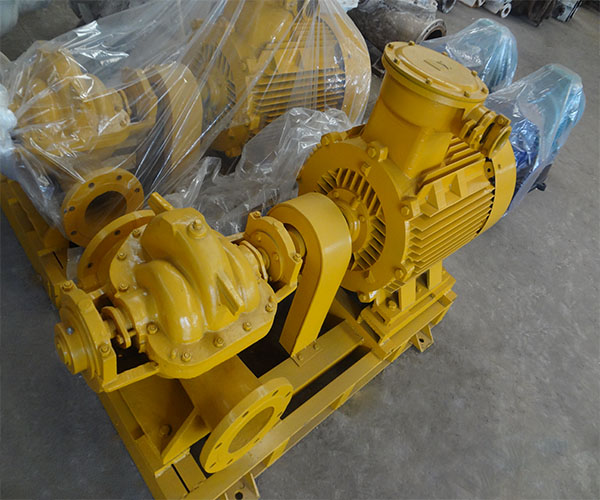

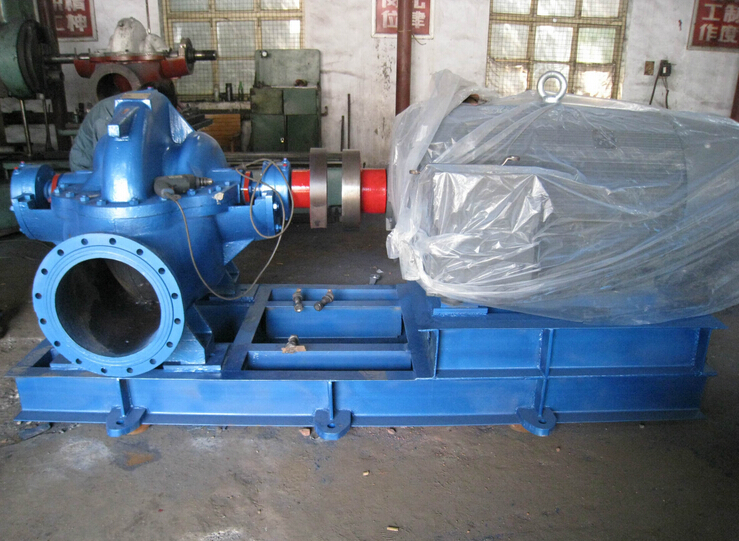

S型單級雙吸中開泵為臥式安裝，吸入口和吐出口均在泵軸中心線下方，與泵軸線垂直，檢修時不需拆卸進、出水管路，拿開泵蓋即可取出轉子部件，泵主要由泵體、泵蓋、葉輪、密封環、軸套、軸承等零部件組成，泵體與泵蓋構成葉輪工作室，葉輪軸向力通過葉片對稱布置平衡。 　　　　

軸　承：泵兩端為滾動軸承支撐轉子部件，用油脂潤滑，入口直徑太于700mm采用稀油潤滑。 　　　　

軸　封：①軟填料密封 ②機械密封(口徑在800mm以下)SL為立式安裝。吸入口和吐出口均在水平方向。泵體、泵蓋的分開面在軸中心線上垂直分開。從電機端看，泵順時針旋轉(根據用戶要求，也可設計成逆時針?lè)较蛐D(zhuǎn)) 。

過流部件材質：

        S型節能雙吸中開泵常見材質有鑄鐵 、耐磨鑄鐵、鑄鋼及不銹鋼 、NiCr鑄鐵、不銹鋼 ,可根據用戶要求選用不同材質。

型號說明：例： 500S35A

500---泵入口直徑 　　　　　　　　　　　

S——單級雙吸離心清水泵 　　　　　　　　

35——設計點揚程

A--葉輪第一次切割。

性能參數表：
